Sendi bebola dan sesendal adalah dua daripada komponen haus paling kritikal dalam sistem penggantungan dan stereng kenderaan. Sendi bola ialah titik pangsi sfera yang menyambungkan hab roda ke lengan kawalan penggantungan, membolehkan kedua-dua pergerakan putaran dan sudut. Sesendal ialah lengan getah silinder atau poliuretana yang melindungi dan mengasingkan sentuhan logam-ke-logam pada titik pangsi penggantungan. Kedua-duanya memerlukan penggantian apabila mereka menunjukkan permainan yang boleh diukur, retak atau bunyi bising - biasanya setiap 70,000 hingga 150,000 batu bergantung pada keadaan pemanduan, kualiti bahan dan kekerapan penyelenggaraan. Abaikan dipakai sendi bebola dan sesendal adalah salah satu punca utama kehausan tayar pramatang, kegagalan penjajaran, dan kehilangan kawalan stereng.

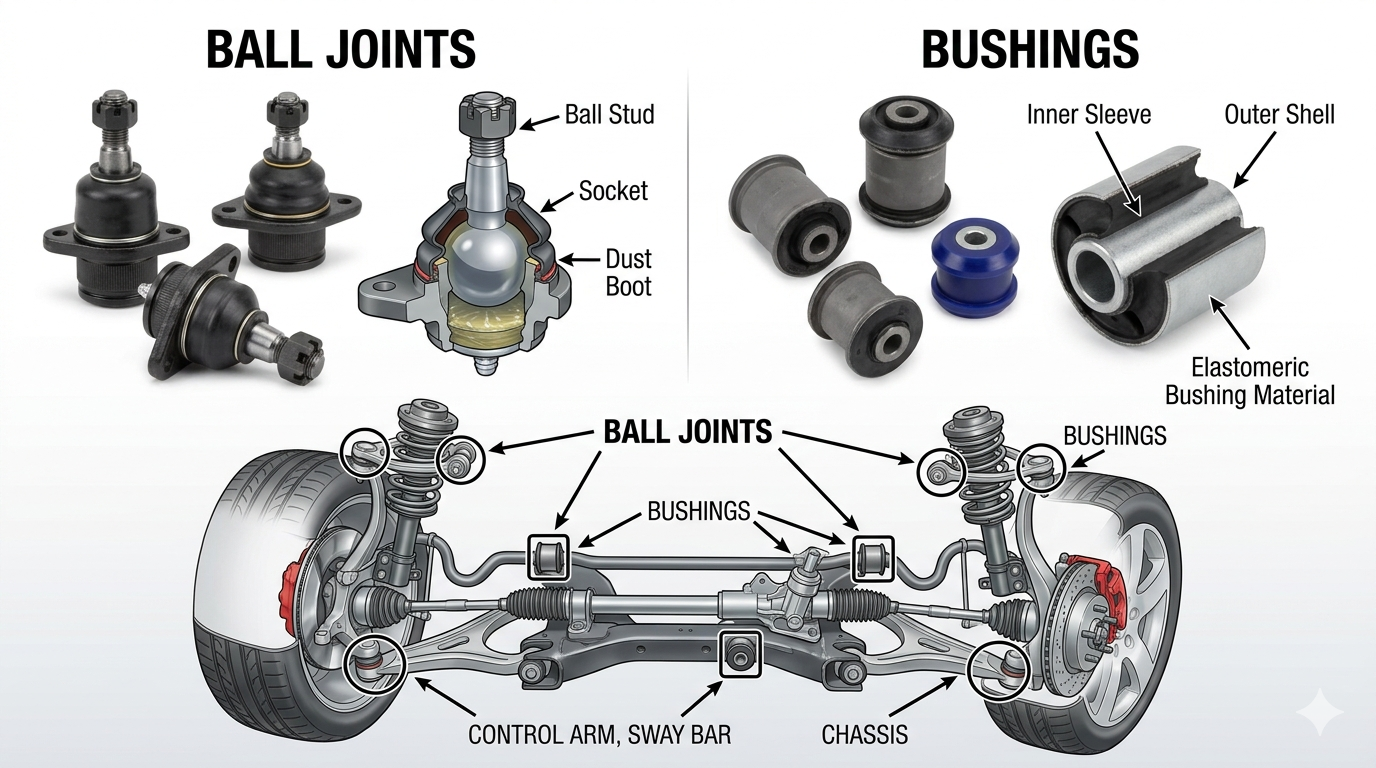

Apakah Sendi Bola? Fungsi, Reka Bentuk dan Lokasi

Sambungan bebola ialah pivot fleksibel yang terdiri daripada stud bola keluli yang dikeraskan yang diletakkan di dalam perumahan soket yang dilincirkan, direka untuk membawa kedua-dua beban dan membenarkan pergerakan berbilang paksi secara serentak. Fikirkan ia sebagai sendi pinggul manusia — ia mesti menyokong berat badan yang ketara sambil berputar bebas dalam pelbagai arah tanpa mengikat atau kehilangan ketepatan kedudukan.

Dalam sistem suspensi hadapan biasa, setiap roda hadapan mempunyai sekurang-kurangnya satu sendi bola — biasanya kedua-dua sambungan bola atas dan bawah dalam sistem double-wishbone, atau satu sambungan bola bawah tunggal dalam sistem tupang MacPherson. Suspensi belakang pada reka bentuk berbilang pautan bebas boleh ada dua hingga empat sendi bebola setiap roda .

Sendi bola mempunyai dua peranan berbeza bergantung pada kedudukannya:

• Sambungan bebola galas beban membawa berat kenderaan. Dalam persediaan tupang MacPherson, sambungan bebola bawah menanggung beban penggantungan penuh dan haus lebih cepat daripada sambungan dalam sistem double-wishbone di mana beban diagihkan pada dua sambungan.
• Sendi bola pengikut membimbing pergerakan tetapi membawa beban menegak yang minimum. Ini biasanya bertahan lebih lama tetapi masih memerlukan pemeriksaan kerana kegagalannya menjejaskan geometri stereng.

Sambungan bebola tertutup moden adalah pra-pelincir dan bebas penyelenggaraan. Walau bagaimanapun, reka bentuk yang lebih lama atau beratauientasikan prestasi termasuk kelengkapan gris (pelengkapan Zerk) yang harus digris setiap 15,000 hingga 30,000 batu untuk memanjangkan hayat perkhidmatan.

Apakah Sesendals? Fungsi, Bahan dan Jenis

Sesendal ialah pelapik silinder — biasanya diperbuat daripada getah, poliuretana, atau dalam aplikasi prestasi, logam galas sfera — ditekan ke dalam komponen penggantungan atau stereng untuk menyerap hentakan, mengurangkan bunyi dan mengekalkan geometri pangsi. Di mana sahaja dua bahagian ampaian logam mesti berputar atau melentur antara satu sama lain, sesendal terletak di antara mereka untuk mengelakkan sentuhan logam-ke-logam.

Sesendal ditemui di seluruh sistem penggantungan dan stereng, termasuk:

• Kawal sesendal lengan — di titik pangsi dalam lengan kawalan atas dan bawah
• Sesendal bar goyang (bar penstabil) dan sesendal pautan hujung — mengamankan bar anti-gulung ke subbingkai dan pautan
• Sesendal batang tupang — di pangsi belakang rod ketegangan/mampatan
• sesendal lengan mengekori — dalam suspensi lengan berbilang pautan dan separuh belakang belakang
• Sesendal subframe — mengasingkan keseluruhan subframe daripada casis
• Sendal rak stereng — memasang rak stereng pada subframe

Sesendal Getah vs Poliuretana: Mana Yang Lebih Baik?

Sendal getah adalah standard OEM kerana ia menyerap getaran dan hingar jalan dengan paling berkesan , menawarkan perjalanan yang mematuhi kos pengendalian yang agak samar-samar pada had. Sendal poliuretana lebih keras, lebih stabil dari segi dimensi dan lebih tahan terhadap minyak, ozon dan suhu yang melampau — memberikan tindak balas stereng yang lebih tajam dan hayat perkhidmatan yang lebih lama (selalunya 2–3× lebih panjang daripada getah ) pada kos peningkatan penghantaran NVH (Tidakise, Vibration, Harshness) ke kabin.

Sendi Bola lwn. Sesendal: Perbezaan Teras Sepintas lalu

Kapsyen: Perbandingan langsung sendi bebola dan sesendal merentas lapan atribut utama termasuk fungsi, bahan, gejala kegagalan, jangka hayat dan kos penggantian.

Tanda Amaran Sendi Bola Haus dan Sesendal

Tanda amaran terawal sambungan bola yang gagal dan sesendal ialah bunyi yang tidak normal — khususnya bunyi berdecit, mencicit atau mengetuk dari ampaian hadapan apabila memandu di atas bonggol atau semasa membelok kelajuan rendah. Menyedari perbezaan antara kegagalan sambungan bola dan kegagalan sesendal lebih awal menghalang kedua-dua bahaya keselamatan dan kerosakan melata pada tayar, penjajaran dan komponen stereng.

Tanda-tanda Sendi Bola Haus

• Bunyi berkerut atau berdebar dari penggantungan hadapan apabila melanggar jalan berlubang, bonggol laju atau permukaan jalan yang kasar — penunjuk awal yang paling boleh dipercayai
• Mengembara atau stereng yang tidak jelas — kenderaan melayang secara halus tanpa input stereng, memerlukan pembetulan kecil yang berterusan
• Getaran stereng pada kelajuan lebuh raya, terutamanya antara 50–70 mph, disebabkan oleh geometri roda longgar
• Haus tayar tidak rata atau berbulu — biasanya pada pinggir dalam atau luar tayar hadapan, menunjukkan sudut camber roda berubah secara dinamik apabila sendi bergerak secara berlebihan
• Kegagalan pemeriksaan visual: lebih daripada 0.5 mm permainan paksi or 1.5 mm permainan jejari diukur dengan penunjuk dail menunjukkan sambungan bola yang haus memerlukan penggantian segera

Tanda-tanda Sesendal Haus

• Berdecit atau berderit daripada titik pangsi penggantungan semasa gerakan parkir perlahan atau apabila berat beralih ke atas bonggol — getah kering adalah punca yang paling biasa
• Mengetuk atau mengetuk — biasanya kurang tajam daripada ketukan sendi bola; lebih daripada bunyi berongga apabila logam menyentuh logam melalui sesendal yang rosak
• Ketajaman stereng berkurangan — kenderaan berasa "terapung" atau tidak tepat dalam perubahan arah, apabila geometri lengan kawalan beralih di bawah beban
• Kelihatan retak atau koyak daripada bahan sesendal getah, kelihatan pada titik pangsi lengan kawalan dalam semasa pemeriksaan bahagian bawah pengangkutan visual
• Menyelam brek atau guling badan yang berlebihan — sesendal bar goyang yang haus dan pautan hujung membolehkan lebih banyak gulungan badan daripada bar anti-gulung yang direka untuk membenarkan

Cara Memeriksa Sendi Bola dan Sesendal: Panduan Langkah demi Langkah

Pemeriksaan sambungan bebola dan sesendal yang betul memerlukan kenderaan diangkat dengan selamat supaya penggantungan bebas tergantung — jangan sekali-kali melakukan pemeriksaan ini dengan kereta di atas rodanya, kerana topeng beban bermain bersama.

Pemeriksaan Sendi Bola

1. Angkat dan sokong kenderaan pada bicu berdiri di bawah bingkai (bukan lengan kawalan) jadi penggantungan jatuh ke terkulai penuh.
2. Pegang bahagian atas dan bawah tayar (kedudukan pukul 12 dan pukul 6) dan goyangkannya dengan kuat ke dalam dan keluar. Sebarang pergerakan yang boleh dilihat menunjukkan haus sambungan bola — untuk sambungan galas beban, Permainan 0 mm ialah had yang boleh diterima pada kebanyakan spesifikasi OEM.
3. Pegang tayar pada kedudukan pukul 9 dan 3 dan goyangkannya ke sisi. Permainan sebelah-ke-sebelah dalam kedudukan ini menunjukkan kehausan galas roda dan bukannya sendi bola.
4. Gunakan penunjuk dail untuk pengukuran yang tepat: pasangkan pada lengan kawalan dan letakkan probe pada stud sendi bebola. Mana-mana bacaan di atas 0.5 mm paksi atau 1.5 mm jejari biasanya memerlukan penggantian.
5. Periksa but debu secara visual — but koyak atau hilang membenarkan pencemaran dan mempercepatkan haus dalaman dengan pantas. But koyak sahaja adalah alasan untuk penggantian dalam kebanyakan piawaian pemeriksaan profesional.

Pemeriksaan Bushing

1. Dengan kenderaan diangkat , gunakan lampu suluh dan cermin yang terang untuk memeriksa secara visual semua lengan kawalan yang boleh diakses, bar bergoyang dan sesendal lengan mengekor untuk mengesan keretakan, koyak atau penyemperitan (getah memerah keluar dari perumah).
2. Gunakan bar cungkil digunakan perlahan-lahan pada lengan kawalan berhampiran setiap lokasi sesendal. Pergerakan lebih besar daripada 3–4 mm dalam mana-mana arah menunjukkan kegagalan sesendal.
3. Semak pencemaran minyak — getah berminyak, bengkak atau berubah warna menunjukkan sesendal telah menyerap produk petroleum (biasa berhampiran enjin atau transmisi), mempercepatkan kemerosotan secara mendadak.

Sesendal Getah lwn Poliuretana: Perbandingan Terperinci

Kapsyen: Perbandingan sesendal getah OEM berbanding sesendal poliuretana merentas sembilan prestasi, ketahanan dan kriteria aplikasi untuk membantu memilih bahan sesendal yang sesuai untuk kenderaan anda.

Penggantian Sendi Bola dan Sesendal: Kos, Buruh dan Perkara yang Dijangkakan

Menggantikan sambungan bebola dan sesendal bersama-sama semasa lawatan perkhidmatan penggantungan tunggal menjimatkan kos buruh yang ketara , memandangkan kedua-dua komponen memerlukan pengalihan roda, pembongkaran penggantungan dan penjajaran selepas pembaikan — kerja yang bertindih hampir keseluruhannya.

Kos Penggantian Biasa

• Penggantian sendi bola (satu sudut): $150–$350 bahagian dan buruh untuk kebanyakan kereta penumpang. Trak dan SUV dengan sambungan bebola tertekan pada lengan kawalan tugas berat terdiri daripada $300–$600 setiap sudut .
• Penggantian sesendal lengan kawalan: $80–$200 setiap lengan kawalan jika sesendal diganti secara berasingan. Menekan keluar dan menekan dalam sesendal baharu memerlukan penekan hidraulik — kebanyakan kedai menggantikan keseluruhan pemasangan lengan kawalan apabila kos penggantian sesendal menghampiri harga lengan yang dipasang, yang biasa digunakan pada kebanyakan kenderaan moden.
• Penggantian lengan kawalan lengkap (sendal sendi bebola lengan sebagai pemasangan): $200–$500 setiap sudut untuk kebanyakan kenderaan — selalunya laluan paling menjimatkan apabila kedua-dua sendi bebola dan sesendal dipakai serentak.
• Penjajaran empat roda selepas kerja penggantungan: tambah $80–$150 — wajib selepas apa-apa sendi bebola atau penggantian sesendal lengan kawalan.

Sekiranya Anda Mengganti Sendi Bola dan Sesendal secara Berpasangan?

Ya — menggantikan kedua-dua belah secara serentak ialah cadangan profesional standard apabila perbatuan melebihi 80,000 batu atau apabila kenderaan itu berumur lebih daripada 8 tahun. Komponen haus pada kadar yang sama kerana jarak tempuh yang sepadan dan pendedahan alam sekitar. Menggantikan hanya bahagian yang gagal menyebabkan bahagian yang bertentangan mungkin gagal dalam masa 12-18 bulan, memerlukan pengulangan kos buruh yang sama.

Faktor-Faktor Yang Mempercepatkan Kehausan Sendi Bebola dan Sesendal

Keadaan pemanduan dan muatan kenderaan mempunyai kesan yang lebih besar pada sambungan bebola dan jangka hayat sesendal berbanding perbatuan sahaja — kenderaan yang dipandu sejauh 50,000 batu di jalan luar bandar yang kasar mungkin mengalami haus penggantungan yang lebih teruk daripada kenderaan dengan 100,000 batu lebuh raya.

• Jalan kasar atau tidak berturap: Kesan lubang berlubang memberikan beban kejutan 3–5× lebih besar daripada beban jalan biasa kepada sendi bola. Satu hentaman berlubang yang teruk boleh mengubah bentuk soket bola atau memecahkan sesendal getah yang rosak.
• Muatan berat atau menunda: Memuatkan kenderaan melebihi GVWR yang dinilainya meningkatkan beban sambungan bola secara berkadar. Menunda pada kapasiti undian maksimum secara berterusan mengurangkan hayat sambungan bola dengan anggaran 20–35% berbanding penggunaan tanpa muatan.
• Penggantungan terangkat: Kit lif suspensi meningkatkan sudut operasi gandar CV dan sambungan bola melebihi julat reka bentuknya, mempercepatkan haus secara mendadak — selalunya mengurangkan hayat sambungan bola kepada 30,000–50,000 batu dalam trak yang dinaikkan berat.
• Penjajaran yang diabaikan: Penyelewengan menghasilkan beban sisi yang tidak rata pada sendi bebola dan tekanan lentur yang tidak normal pada sesendal. Sebuah kenderaan dengan adil 0.5° lebihan camber boleh mempercepatkan haus sendi bebola dalaman sehingga 40%.
• But debu koyak: Sebaik but pelindung pada sendi bebola atau sesendal terkoyak, kotoran, pasir dan kemasukan air bermula serta-merta. gris tercemar dalam soket sambungan bebola mengikis pelapik soket, mengurangkan baki hayat dari tahun kepada bulan .
• Persekitaran garam dan kakisan: Garam jalan dalam iklim musim sejuk menembusi antara perumah sambungan bola dan lengan kawalan, merampas komponen dan mempercepatkan kakisan luaran yang akhirnya menjejaskan perumah sambungan itu sendiri.

Akibat Mengabaikan Sendi Bola Gagal: Perspektif Keselamatan

Sambungan bola yang gagal sepenuhnya — sendi di mana stud berpisah dari soket — menyebabkan kehilangan kawalan stereng dan roda serta-merta dan menyeluruh , yang diklasifikasikan oleh Pentadbiran Keselamatan Lalu Lintas Lebuhraya Kebangsaan (NHTSA) sebagai kegagalan keselamatan bencana. Apabila sambungan bola bawah berpisah, roda runtuh ke dalam (kegagalan camber negatif), gelendong jatuh, dan kenderaan tidak mempunyai kuasa stereng atau brek di sudut itu.

Data NHTSA menunjukkan bahawa kegagalan komponen penggantungan — termasuk sambungan bola — kira kira-kira 5,000 kenderaan bermotor kemalangan setiap tahun di Amerika Syarikat. Tidak seperti kegagalan sesendal, yang menurunkan prestasi secara beransur-ansur, kegagalan sendi bola boleh berlaku secara tiba-tiba dan tanpa amaran lanjut selepas peringkat clunking awal.

Peraturan keselamatan praktikal: sebarang permainan yang boleh diukur dalam sambungan bola galas beban adalah alasan untuk penggantian segera . Tiada ambang "monitor dan memandu" yang boleh diterima untuk sambungan bebola galas beban yang haus.

Soalan Lazim Mengenai Sendi Bola dan Sesendal

Kesimpulan: Mengutamakan Kesihatan Sendi Bola dan Bushing Tidak Boleh Dirunding

Sendi bebola dan sesendal work as a system — apabila salah satu merendahkan, yang lain terpaksa membayar pampasan, mempercepatkan haus pada keseluruhan penggantungan. Melayan mereka sebagai kebimbangan yang berasingan dan bebas membawa kepada pembaikan yang tidak lengkap, penjajaran berulang dan kehausan tayar yang berterusan.

Ambilan praktikal: periksa sendi bebola dan sesendal pada setiap putaran tayar (setiap 5,000–7,500 batu), gantikan komponen yang haus dalam pasangan gandar, sentiasa ikuti kerja penggantungan dengan penjajaran empat roda, dan pilih kualiti komponen yang sepadan dengan bekas penggunaan kenderaan anda — getah OEM untuk pemandu harian yang berorientasikan keselesaan, poliuretana untuk prestasi atau aplikasi tugas berat.

Penyegaran suspensi hadapan yang lengkap — termasuk kedua-duanya sendi bebola dan sesendal — lazimnya berharga $600–$1,200 untuk kebanyakan kenderaan penumpang dan mewakili salah satu pelaburan penyelenggaraan berimpak tinggi yang tersedia untuk memulihkan kedua-dua keselamatan dan dinamik pemanduan pada mana-mana kenderaan melebihi 80,000 batu.
